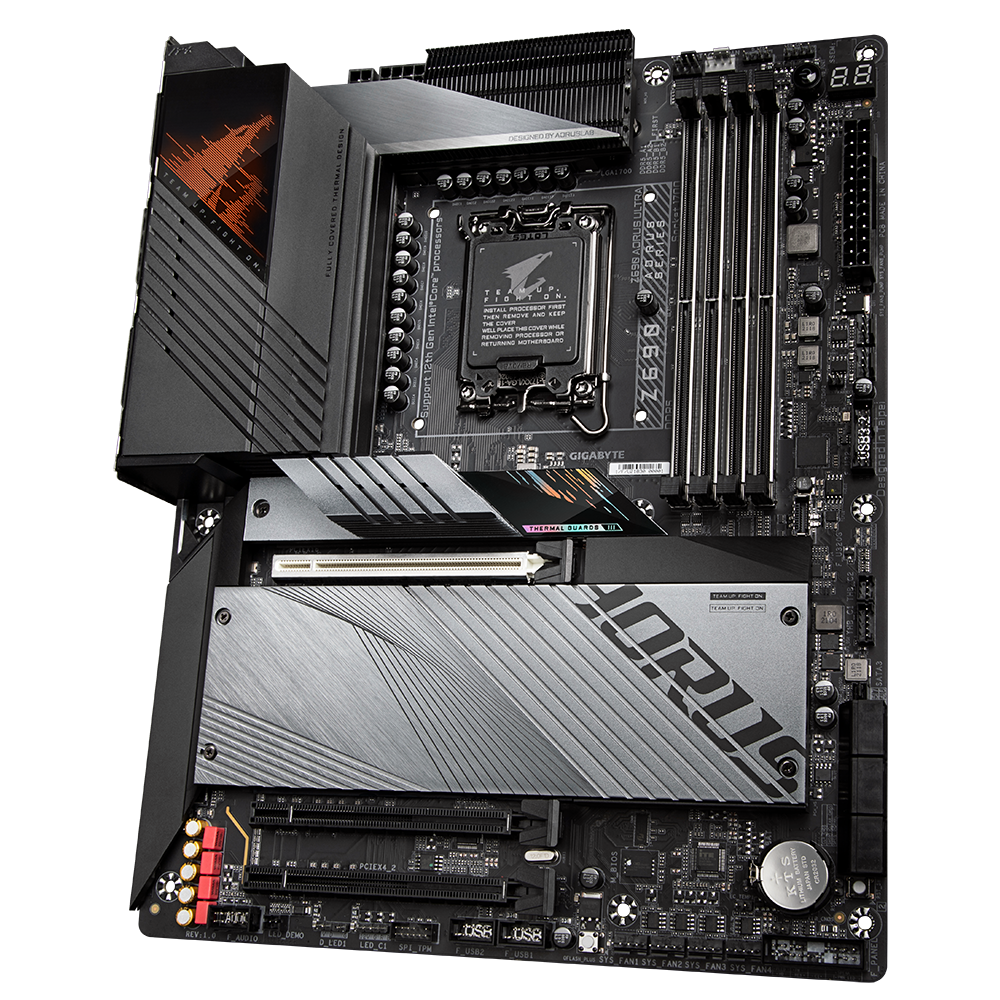

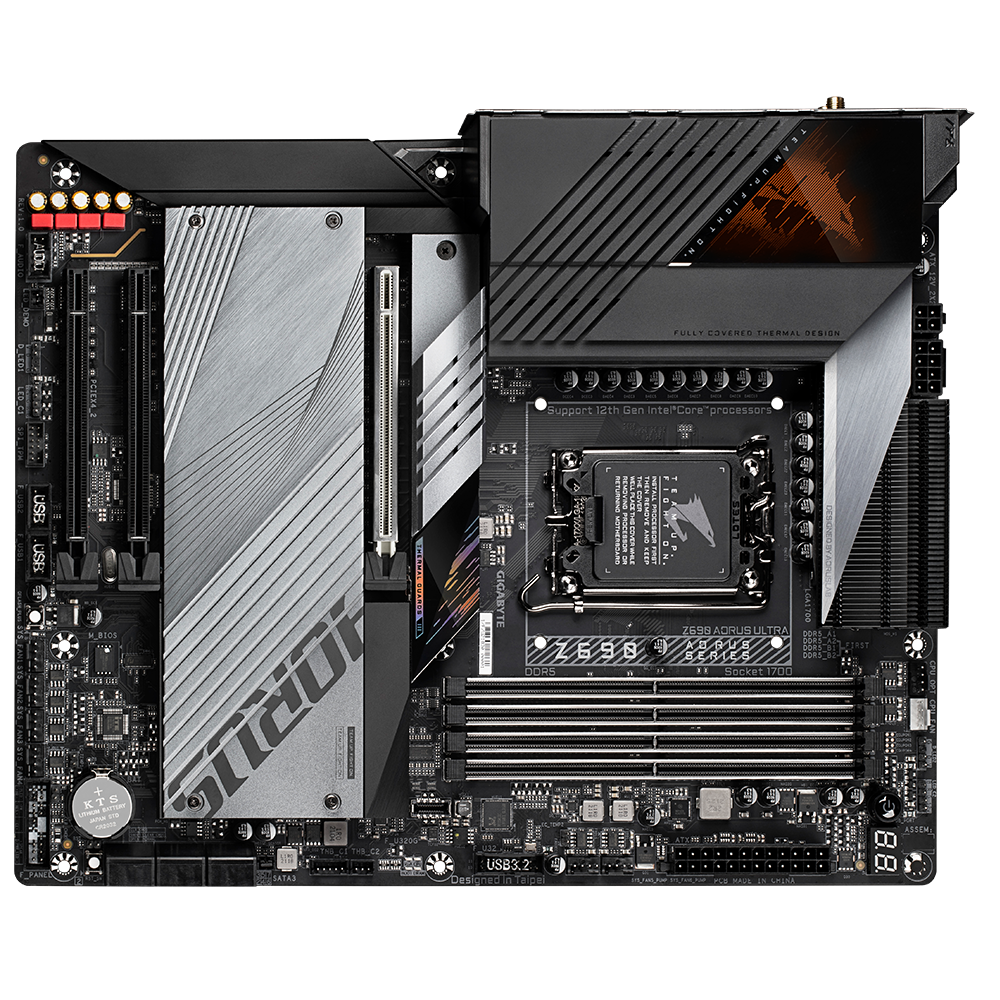

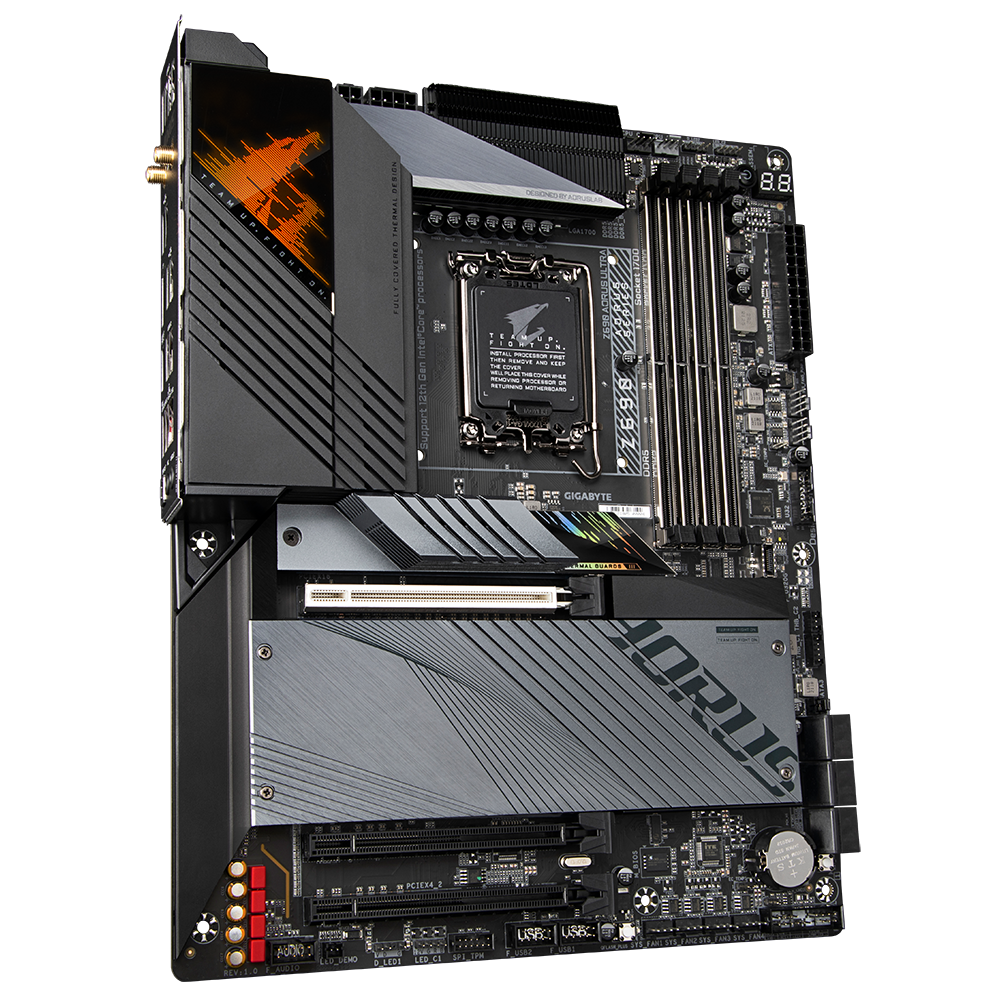

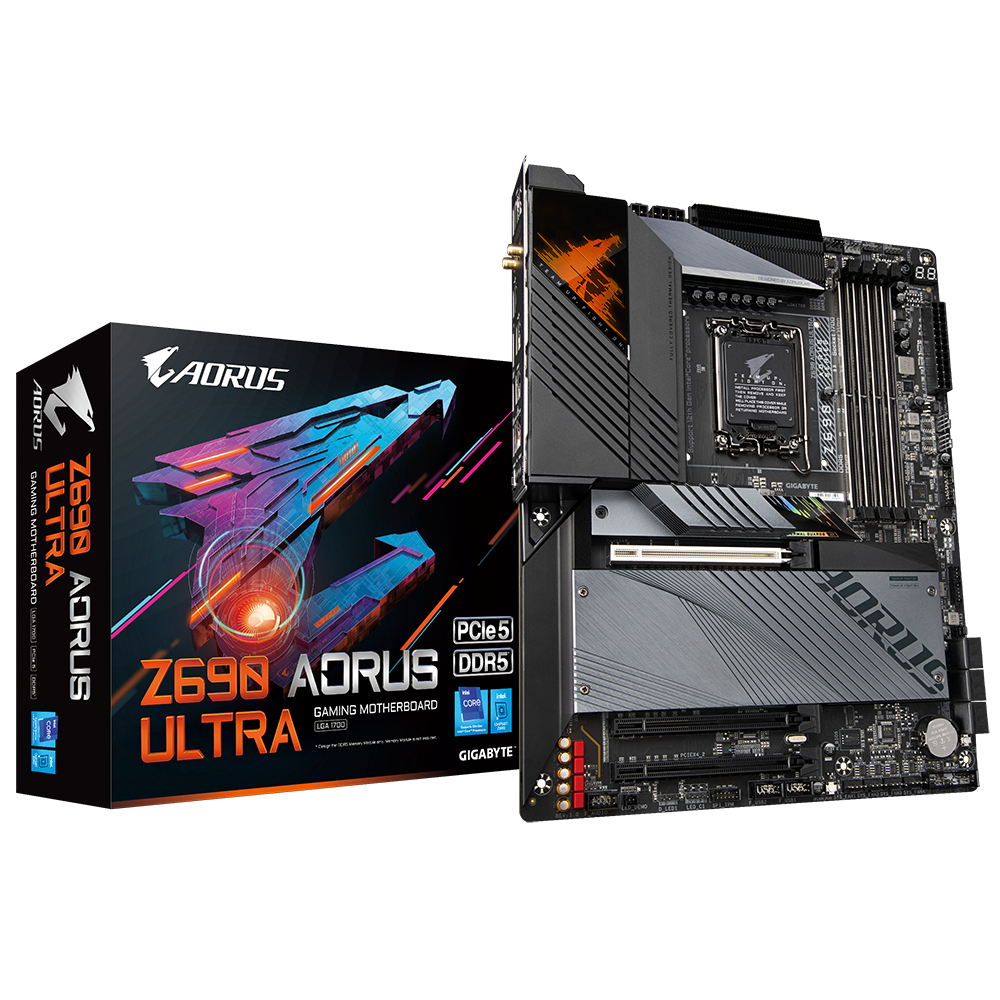

Mainboard GIGABYTE Z690 AORUS ULTRA

ĐẶC ĐIỂM NỔI BẬT

Mainboard Gigabyte Z690 AORUS ULTRA (Intel)

Z690 AORUS ULTRA VUA MỚI CỦA GAMING
Quy tắc tối cao với bo mạch chủ chơi game Z690 AORUS. Vị vua mới của nền tảng chơi game tiếp tục dòng máu AORUS huyền thoại với khả năng phân phối điện năng mạnh mẽ nhất và thiết kế tản nhiệt vượt trội, được tôn vinh với công nghệ ép xung bộ nhớ hoàn chỉnh giúp nâng cấp PC của bạn với hiệu suất tốt nhất của Alder Lake trong mọi vinh quang khi chơi game.

HIỆU SUẤT VÔ SONG
Với tốc độ phát triển của công nghệ, GIGABYTE vẫn luôn cập nhật những xu hướng mới nhất và cung cấp cho khách hàng những tính năng tiên tiến và công nghệ mới nhất. Bo mạch chủ GIAGBYTE Z690 Series đi kèm với giải pháp năng lượng nâng cấp, các tiêu chuẩn lưu trữ mới nhất và khả năng kết nối vượt trội để tối ưu hóa hiệu suất cho chơi game.

BỘ NHỚ XTREME
Bo mạch chủ GIGABYTE Z690 có kiến trúc DDR5 mới nhất và khả năng XMP 3.0. Công nghệ bộ nhớ DDR5 mới mang lại thêm 50% băng thông cho nền tảng và tăng đáng kể hiệu suất hệ thống bằng cách triển khai Điện áp DDR5 gốc đã mở khóa, Định tuyến bộ nhớ Xtreme và khe cắm SMD đáng tin cậy. Ngoài những nâng cấp về phần cứng, giao diện người dùng thân thiện cung cấp đầy đủ chức năng để ép xung cao hơn với khả năng điều chỉnh DDR5 độc quyền.

GIẢI PHÁP NHIỆT NÂNG CAO
Hiệu suất không bị điều chỉnh được đảm bảo nhờ giải pháp tản nhiệt nâng cao kết hợp Fins-Array, Heatpipe và Thermal Guards. Giải pháp toàn diện mang lại khả năng tản nhiệt tuyệt vời. Bo mạch chủ Z690 AORUS vẫn hoạt động mát mẻ trên VRM và SSD M.2 ngay cả khi tải đầy đủ, điều này phù hợp nhất cho những người đam mê, ép xung và game thủ chuyên nghiệp.

KẾT NỐI
Bo mạch chủ GIGABYTE Z690 Series cho phép bạn trải nghiệm khả năng kết nối linh hoạt và tốc độ truyền dữ liệu nhanh chóng với kết nối mạng, lưu trữ và WIFI thế hệ tiếp theo.

CÁ NHÂN HÓA
Bo mạch chủ GIGABYTE cung cấp một số phần mềm hữu ích và trực quan để giúp người dùng kiểm soát mọi khía cạnh của bo mạch chủ và cung cấp hiệu ứng ánh sáng có thể tùy chỉnh với tính thẩm mỹ nổi bật để phù hợp với cá tính độc đáo của bạn.

RẤT LÂU HỎNG
GIGABYTE Ultra Durable ™ nổi bật với độ bền của sản phẩm và quy trình sản xuất chất lượng cao. Bo mạch chủ GIGABYTE sử dụng các thành phần tốt nhất và gia cố từng khe để làm cho từng khe chắc chắn và bền bỉ.

Tính năng chính

Bo mạch chủ Intel ^® Z690 AORUS với Thiết kế VRM kỹ thuật số 16 + 1 + 2, Thiết kế DDR5 XTREME MEMORY, Thiết kế PCIe 5.0, Thiết kế tản nhiệt hoàn toàn, 4 * PCIe 4.0 M.2 với Bộ bảo vệ nhiệt mở rộng, 2,5GbE LAN, WIFI 6 802.11ax, Âm thanh độ phân giải cao 120dB với WIMA, USB 3.2 phía sau thế hệ thứ 2 2×2 TYPE-C ^® , RGB FUSION 2.0, Q-Flash Plus

Hỗ trợ bộ vi xử lý dòng Intel ^® Core ™ thế hệ thứ 12
Kênh đôi DDR5 không có bộ đệm ECC, 4 DIMM
16 + 1 + 2 giai đoạn Thiết kế VRM trực tiếp với giai đoạn công suất 105A * và Tụ điện polyme Tantali
Thiết kế bộ nhớ DDR5 XTREME với SMD DIMM và Định tuyến bộ nhớ được che chắn
Giải pháp tản nhiệt tiên tiến với thiết kế tản nhiệt được bao phủ hoàn toàn và Fins-Array II
WIFI6 802.11ax 2T2R & BT5 với AORUS Antenna
Âm thanh Hi-Fi với Tụ âm thanh ALC4080 và WIMA
Mạng LAN 2,5GbE nhanh với quản lý băng thông
Bốn NVMe PCIe 4.0 / 3.0 x4 M.2 cực nhanh với Bảo vệ nhiệt mở rộng
SuperSpeed USB 3.2 Gen2x2 TYPE-C ^® mang lại tốc độ truyền lên đến 20Gb / giây
RGB FUSION 2.0 với thiết kế hiển thị ánh sáng LED địa chỉ đa vùng, hỗ trợ dải LED và dải LED RGB có thể định địa chỉ
Quạt thông minh 6 có nhiều cảm biến nhiệt độ, đầu cắm quạt lai với FAN STOP
Q-Flash Plus Cập nhật BIOS mà không cần cài đặt CPU, bộ nhớ và cạc đồ họa

Xem thêm

THÔNG SỐ KỸ THUẬT

CPU	LGA1700 socket: Support for 12th Generation Intel^® Core™, Pentium^® Gold and Celeron^® Processors* L3 cache varies with CPU * Please refer to "CPU Support List" for more information.
Socket	Socket 1700
Chipset	Intel^® Z690 Express Chipset
Memory	Support for DDR5 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MHz memory modules 4 x DDR5 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Please refer "Memory Support List" for more information.)
Onboard Graphics	Integrated Graphics Processor-Intel^® HD Graphics support: 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz * Support for DisplayPort 1.2 version and HDCP 2.3 (Graphics specifications may vary depending on CPU support.)
Audio	Realtek^® ALC4080 CODEC Support for DTS:X^® Ultra High Definition Audio 2-channel analog output Support for S/PDIF Out 7.1-channel digital signals * Actual output of digital signals may vary depending on the playback content and software used, and an external DAC is required.
LAN	Intel^® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Expansion Slots	1 x PCI Express x16 slot, running at x16 (PCIEX16) * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. (The PCIEX16 slot conforms to PCI Express 5.0 standard.) 2 x PCI Express x16 slots, running at x4 (PCIEX4_1, PCIEX4_2) (The PCIEX4 slots conform to PCI Express 3.0 standard.)
Wireless Communication module	WIFI Module WIFI a, b, g, n, ac, ax, supporting 2.4/5 GHz Dual-Band BLUETOOTH 5.2 Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate * Actual data rate may vary depending on environment and equipment.
Multi-Graphics Technology	Support for AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™ technologies
Storage Interface	CPU: 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Chipset: 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 SATA and PCIe 4.0 x4/x2 SSD support) (M2C_SB) 2 x M.2 connectors (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2P_SB, M2Q_SB) 6 x SATA 6Gb/s connectors Support for RAID 0, RAID 1, RAID 5, and RAID 10 * Refer to "2-8 Internal Connectors," for the installation notices for the M.2 and SATA connectors. Intel^® Optane™ Memory Ready * System acceleration with Intel^® Optane™ Memory can only be enabled on the M.2 connectors supported by the Chipset.
USB	Chipset: 2 x USB Type-C^® ports, with USB 3.2 Gen 2x2 support (1 port on the back panel, 1 port available through the internal USB header) 4 x USB 3.2 Gen 2 Type-A ports (red) on the back panel Chipset+2 USB 3.2 Gen 1 Hubs: 6 x USB 3.2 Gen 1 ports (4 ports on the back panel, 2 ports available through the internal USB header) Chipset+2 USB 2.0 Hubs: 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)
Internal I/O Connectors	1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x 4-pin ATX 12V power connector 1 x CPU fan header 1 x water cooling CPU fan header 4 x system fan headers 2 x system fan/water cooling pump headers 2 x addressable LED strip headers 2 x RGB LED strip headers 4 x M.2 Socket 3 connectors 6 x SATA 6Gb/s connectors 1 x front panel header 1 x front panel audio header 1 x USB Type-C^® header, with USB 3.2 Gen 2x2 support 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headers 1 x noise detection header 2 x Thunderbolt™ add-in card connectors 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) 1 x power button 1 x Q-Flash Plus button 1 x reset button 1 x reset jumper 1 x Clear CMOS jumper 2 x temperature sensor headers

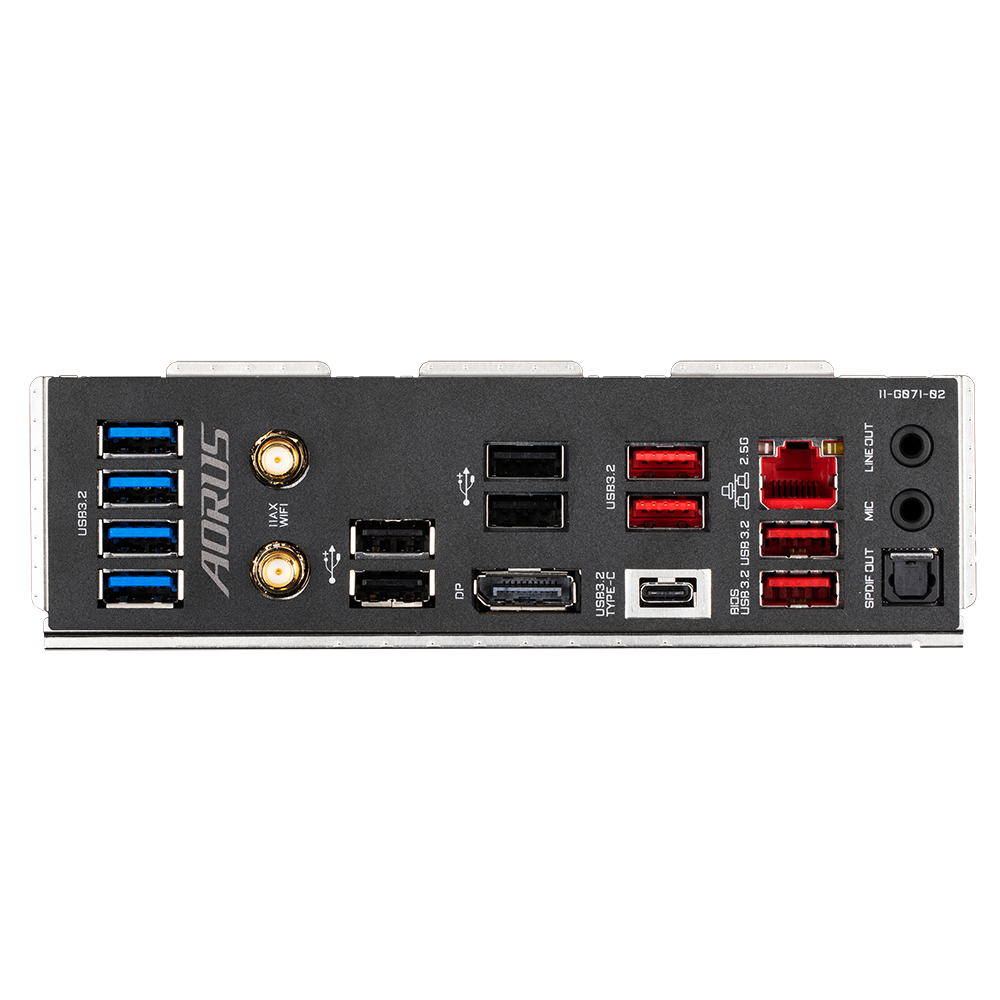

Back Panel Connectors	2 x SMA antenna connectors (2T2R) 1 x USB Type-C^® port, with USB 3.2 Gen 2x2 support 4 x USB 3.2 Gen 2 Type-A ports (red) 4 x USB 3.2 Gen 1 ports 4 x USB 2.0/1.1 ports 1 x DisplayPort 1 x RJ-45 port 1 x optical S/PDIF Out connector 2 x audio jacks
Operating System	Support for Windows 11 64-bit Support for Windows 10 64-bit
Form Factor	ATX Form Factor; 30.5cm x 24.4cm
